产品展示

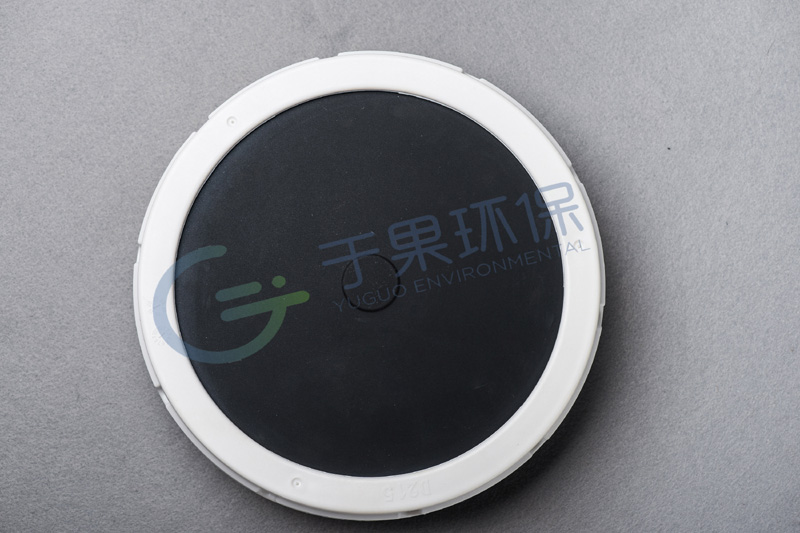

平板式曝气器

平板式曝气器采用EPDM橡胶、硅胶或TPU材质的膜片，膜片上带有微孔，适用于连续或间歇曝气的水处理工艺，尤其使用于高效的永久固定式安装。
工作原理
风机开启空气通过膜皮微孔扩散到水中
风机关闭在水压的作用下膜皮微孔迅速关闭
膜皮微孔关闭状态下污水无法倒灌进入管路

产品参数

BubbleX-D	D-178	D-215	D-270	D-330
外径（mm）	178	228	270	335
膜片有效直径（mm）	133	200	240	311
设计曝气量（m3/h）	1~3	1.5~4	2~6	2.5~10
最佳通气量（m3/h）	1.5	2.5	3	5
气泡直径（mm）	1~2	1~2	1~2	1~2
服务面积（m2）	0.085~0.35	0.125~0.5	0.1875~0.75	0.325~1.3
氧利用率（%）	27~38	27~38	27~38	27~38
阻力损失（Pa）	1700~2500	1700~2500	1600~2700	1500~3000
标准氧传递速率（kg/h）	0.22	0.28	0.47	0.57
标准曝气效率（kg/kw.h）	5.2	5.8	6.06	7.2
膜片厚度（mm）	2±0.1	2±0.1	2±0.1	2±0.1

氧利用率

阻力损失

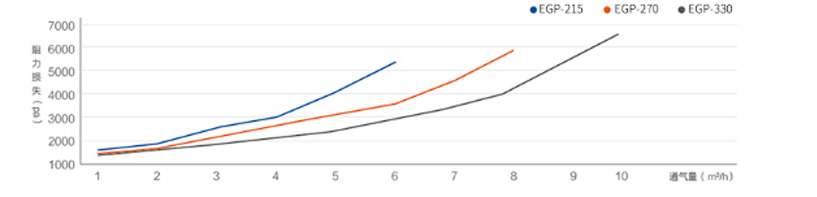

图为曝气器在6m水深，16.5℃，标准大气压下测得的不同通气量下氧利用率与阻力损失变化曲线
结构材料

曝气器主体	增强PP/ABS
止回阀	增强PP/ABS
膜片	EPDM/硅橡胶/TPU
连接器	ABS/UPVC

尺寸和重量

	A	B	C	D	KG
EGP-178	178	133	68	3/4 "	0.33
EGP-215	228	180	68	3/4 "	0.52
EGP-270	270	220	68	3/4 "	0.65
EGP-330	335	290	68	3/4	0.98

安装方式
曝气系统的安装应安装系统平面图、安装图的要求进行安装。布气支管中心距池底约145~165mm，允许水平高度误差值±10mm。曝气器表面距池底约230m~250mm，且曝气器安装后底盘与管中心误差不超过5mm。
